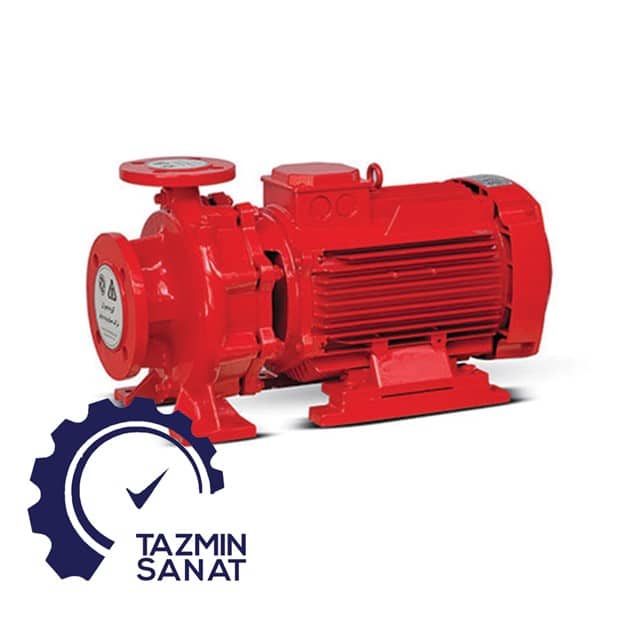

پمپ اتابلوک آتش نشانی نوید موتور
- تضمین اصالت و کیفیت کالا
- ارسال سریع با تیپاکس
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
برای استعلام قیمت و موجودی از طریق دکمه تماس با کارشناس اقدام نمایید
ارسال سریع به سراسر ایران با تیپاکس
مرسوله شما در سریع ترین زمان ممکن تحویل پست خواهد شد، تا هرچه زودتر به دست شما برسد.
پرداخت ایمن و مطمئن
با استفاده از درگاه بانکی
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع کردن سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز و تیپاکس
الکتروپمپ های اتابلوک صنایع پمپ سازی نوید موتور مخصوص آتش نشانی با طراحی تک پروانه از نوع گریز از مرکز می باشند و برای مصارف ساختمانی، صنعتی و مکان هایی که داری سیستم اطفاء حریق هستند قابل استفاده میباشند. این الکتروپمپ ها دارای موتور سه فاز میباشد. به دلیل ویژگی های خاص در طراحی، متریال و کارکرد مناسب، در مواقع اضطراری ،این مدل اتابلوکهای آتش نشانی نسبت به مدل های مشابه تولید شده توسط صنایع نوید موتور کاملا مناسب سیستم های آتش نشانی می باشد. پمپ اتابلوک آتش نشانی نوید موتور در مدل های متفاوتی تولید و ارائه می شود که برخی از مدل ها به شرح زیر است:
● پمپ اتابلوک آتش نشانی نوید موتور B 32-200/55 2 با توان 7.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 32-250/75 2 با توان 10 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 32-250/110 2 با توان 14.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 32-250/150 2 با توان 19.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B40-200/110 2 با توان 10 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 40-250/110 2 با توان 14.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 40-250/150 2 با توان 14.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B 40-250/220 2 با توان 19.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B50-200/110 2 با توان 28.5 اسب بخار
● پمپ اتابلوک آتش نشانی نوید موتور B50-200/150 2 با توان 14.5 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 50-200/185 2با توان 19.5 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 50-250/110 2 با توان 24 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 50-250/150 2 با توان 14.5 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 50-250/185 2 با توان 19.5 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 50-250/220 2 با توان 24 اسب بخار
● پمپ نوید موتور اتابلوک آتش نشانی B 40-200/75 2 با توان 28.5 اسب بخار
مشخصات فنی اتابلوکهای آتش نشانی
در پمپ های سانتریفیوژ با افزایش تعداد طبقات پمپ، احتمال گیرپاژ کردن آنها بالا میرود، که این موضوع در سیستم اطفاء حریق بسیار مشکل ساز خواهد بود و خسارت های بزرگ جانی و مالی را در پی دارد، اما به لطف تک پروانه بودن و همچنین استفاده از متریال برنج در ساخت پروانه این سری از الکتروپمپ های شافت مستقیم نوید موتور، در صورت عدم استفاده طولانی مدت، این پمپ از گیرپاژ شدن در امان است.
این سری از الکتروپمپ ها دارای بدنه یا محفظه ای از متریال چدن، شافت استنلس استیل و همچنین پروانه ای از جنس برنج هستند، از مزیت های این محصولات میتوان به نحوه آب بندی آنها که از نوع سیل مکانیکی و همچنین نوع طراحی اتابلوک (Closed coupled) آنها اشاره نمود که باعث شده این دسته از الکتروپمپ ها از کوپله کردن و شاسی کشی بی نیاز گردند.
ویژگی پمپ اتابلوک آتش نشانی نوید موتور
● نوع پمپ : زمینی
● جنس بدنه پمپ از چدن ضد زنگ
● جنس شفت از استنلس استیل
● جنس سیم پیچ از مس
● جنس پروانه از برنز
● هد و دبی مطابق استاندارد NFPA20
● ماکزیمم دبی : 84 متر مکعب بر ساعت
● ماکزیمم هد : 53 متر
● قطر دهانه ورودی : 1/2 2 اینچ
● قطر خروجی پمپ : 2 اینچ
● نوع برق مصرفی : سه فاز 380 ولت
● دور پمپ : pol 2 – 2900 rpm
● توان پمپ 15 کیلو وات (20 اسب)
● دامنه دمای مایع -10 تا 120 درجه سانتی گراد
● دامنه دمایی کارکرد پمپ 10- الی 60 درجه سانتی گراد
● کلاس حفاظت محیطی الکتروموتور IP55
● کلاس عایق حرارتی الکتروموتور F
● مناسب جهت استفاده در سیستم های آتش نشانی
● مناسب سیرکولاسیون آب گرم دیگ
● مناسب سیرکولاسیون آب سرد چیلر
● مناسب سیرکولاسیون آب گرم منبع کویل دار
● مناسب سیرکولاسیون آب گرم شوفاژ و فن کویل و کویل داکت
● مناسب سیرکولاسیون آب گرم گرمایش از کف
اتابلوکهای آتش نشانی، یک طبقه بوده و بر اساس عملکرد پمپ های سانتریفیوژ انرژی را توسط چرخش یک پروانه از جنس برنج به آب انتقال می دهد و منجر به ایجاد ارتفاع آب تا 92 متر و حداکثر دبی 90 متر مکعب در ساعت می شود همچنین با توجه به ساختار قطعات، این پمپ می تواند حداکثر فشار کاری 16 بار را متحمل شود.
این سری از الکتروپمپ های آتشنشانی نوید موتور را می توان در بوستر پمپ های آتشنشانی در بسیاری از صنایع همچون نفت، گاز و پتروشیمی مورد استفاده قرار داد. در ساخت محفظه این محصول، چدن GG25 و در محور آن ،متریال استیل 1.4021 به کار رفته است .
| مدل | وزن (کیلوگرم) | DN1 | DN2 | h1 | h2 | L | a | n1 | n2 | n3 | n4 | m1 | m2 | m3 | m4 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Etabloc B 32-200/55 2 | 70 | 50 | 32 | 180 | 160 | 592 | 80 | 70 | 117 | 252 | 282 | 190 | 240 | 225 | 270 | 14 | 11 |
| Etabloc B 32-250/75 2 | 85 | 50 | 32 | 255 | 180 | 627 | 100 | 95 | 123 | 252 | 282 | 250 | 320 | 225 | 270 | 14 | 11 |
| Etabloc B 32-250/110 2 | 110 | 50 | 32 | 255 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 320 | 264 | 320 | 14 | 11 |
| Etabloc B 32-250/150 2 | 125 | 50 | 32 | 255 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 320 | 264 | 320 | 14 | 11 |
| Etabloc B 40-200/110 2 | 101 | 65 | 40 | 180 | 160 | 742 | 100 | 70 | 191 | 255 | 305 | 212 | 265 | 255 | 320 | 14 | 15 |
| Etabloc B 40-250/110 2 | 110 | 65 | 40 | 225 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 320 | 264 | 320 | 14 | 11 |
| Etabloc B 40-250/150 2 | 125 | 65 | 40 | 225 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 320 | 264 | 320 | 14 | 11 |
| Etabloc B 40-250/220 2 | 210 | 65 | 40 | 225 | 180 | 805 | 100 | 95 | 192 | 279 | 330 | 250 | 320 | 279 | 360 | 14 | 14 |
| Etabloc B 50-200/110 2 | 113 | 65 | 50 | 200 | 160 | 742 | 100 | 75 | 191 | 255 | 305 | 225 | 320 | 255 | 320 | 15 | 14 |
| Etabloc B 50-200/150 2 | 119 | 65 | 50 | 200 | 160 | 742 | 100 | 75 | 191 | 255 | 305 | 225 | 320 | 255 | 320 | 14 | 15 |
| Etabloc B 50-200/185 2 | 140 | 65 | 50 | 200 | 160 | 742 | 100 | 75 | 191 | 255 | 305 | 255 | 320 | 255 | 320 | 14 | 15 |
| Etabloc B 50-250/110 2 | 112 | 65 | 50 | 225 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 315 | 264 | 320 | 14 | 11 |
| Etabloc B 50-250/150 2 | 125 | 50 | 32 | 225 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 320 | 264 | 320 | 14 | 11 |
| Etabloc B 50-250/185 2 | 142 | 65 | 50 | 225 | 180 | 742 | 100 | 95 | 136 | 340 | 369 | 250 | 315 | 264 | 320 | 14 | 11 |
| Etabloc B 50-250/220 2 | 215 | 65 | 50 | 225 | 180 | 810 | 100 | 95 | 192 | 239 | 330 | 250 | 315 | 279 | 360 | 14 | 14 |
| Etabloc B 40-200/75 2 | 79 | 65 | 40 | 180 | 160 | 617 | 100 | 70 | 125 | 252 | 282 | 212 | 265 | 225 | 270 | 14 | 11 |
| مدل | جریان سه فاز (آمپر) | قدرت (کیلووات) |
|---|---|---|
| Etabloc B 32-200/55 2 | 11.6 | 5.5 |
| Etabloc B 32-250/75 2 | 15.6 | 7.5 |
| Etabloc B 32-250/110 2 | 21.3 | 11 |
| Etabloc B 32-250/150 2 | 29 | 15 |
| Etabloc B 40-200/110 2 | 21.3 | 11 |
| Etabloc B 40-250/110 2 | 21.3 | 11 |
| Etabloc B 40-250/150 2 | 29 | 15 |
| Etabloc B 40-250/220 2 | 42.3 | 22 |
| Etabloc B 50-200/110 2 | 21.3 | 11 |
| Etabloc B 50-200/150 2 | 29 | 15 |
| Etabloc B 50-200/185 2 | 36.3 | 18.5 |
| Etabloc B 50-250/110 2 | 21.3 | 11 |
| Etabloc B 50-250/150 2 | 29 | 15 |
| Etabloc B 50-250/185 2 | 36.3 | 18.5 |
| Etabloc B 50-250/220 2 | 42.3 | 22 |
| Etabloc B 40-200/75 2 | 15.6 | 7.5 |
* تمامی مدل های نام برده شده در جدول فوق ،درجه حفاظت از تجهیزات الکتریکی دارند و دارای ولتاژ به ترتیب IP54 و 380 ولت می باشند.
* همه مقادیر دور موتور در جدول فوق،دارای 2900 دور در دقیقه می باشند.
| DNe/Db | D1 | D2 | X | تعداد جا پیچ بر روی فلنچ | b |
|---|---|---|---|---|---|
| 32 | 100 | 140 | 19 | 4 | 17 |
| 40 | 110 | 150 | 19 | 4 | 17 |
| 50 | 125 | 165 | 19 | 4 | 19 |
| 65 | 145 | 185 | 19 | 4 | 19 |
| 80 | 160 | 200 | 19 | 8 | 19 |
| 100 | 180 | 220 | 19 | 8 | 21 |
| 125 | 210 | 250 | 19 | 8 | 23 |
| 150 | 240 | 285 | 23 | 8 | 23 |
پلاک خوانی پمپ اتابلوک نوید موتور مخصوص آتش نشانی
Etabloc B 32-160/302
| Etabloc | نام الکتروپمپ شافت مستقیم نوید موتور |
|---|---|
| B | جنس پروانه (برنجی) |
| 32 | قطر خروجی فلنچ یا رانش (میلیمتر) |
| 160 | قطر اسمی پروانه (میلیمتر) |
| 30 | توان (تقسیم بر 10 کیلووات) |
| 2 | تعداد قطب الکتروموتور |
کاربرد های پمپ اتابلوک مخصوص آتش نشانی
این مدل پمپ در محیط هایی که دارای سیستم آتش نشانی و اطفاء حریق می باشد قابل استفاده است.
مثلا در محیط های مسکونی، اداری و آموزشی جهت تامین آب لازم برای از بین بردن آتش به کار میرود.
مزایا ی الکتروپمپ اتابلوک آتش نشانی نوید موتور
● شافت یکپارچه یا شافت مستقیم و نیاز نداشتن به کوپل و شاسی
● مطابقت با استاندارد سختگیرانه آتش نشانی NFPA 20
نحوه خرید و ارسال محصول
مشتریان گرامی خواهشمندیم قبل از خرید اتابلوکهای آتش نشانی از استعلام موجودی و قیمت کالا اطمینان حاصل کنید . برای ثبت سفارش می توانید از طریق وب سایت یا تماس با واحد فروش اقدام کنید.
همکاران ما پس از بررسی درخواست ثبت شده با شما تماس گرفته و نسبت به نحوه تکمیل خرید و ارسال محصول درخواستی ، شما عزیزان را راهنمایی خواهند کرد .
اتابلوکهای آتش نشانی با بهترین قیمت و بالاترین کیفیت موجود در بازار را میتوانید از فروشگاه تضمین صنعت بدون واسطه تهیه کنید.
